SDR TCWOG 40 ONLY CW. Primera en el mundo.

Después de varios meses de trabajo en equipo con los miembros de la oficina virtual del TCWOG, hemos concluído con éxito nuestra propia SDR y su prestación como un servicio a todos los radio telegrafistas tanto para nuestro país como para el resto de los paises del mundo.

Pantalla principal de la SDR. Only cw en 40 metros.

Hace ya tiempo, LU1DBI(pit) vino con la idea de una SDR solo para 40 metros y únicamente para cw.
Luego, LU5DNP Nestor( autor de la SDR Saladillo y oficinista del tcwog) propuso poner manos a la obra en la construcción del receptor y el software.
Durante el desarrollo del receptor nos encontramos con el problema del cristal que no era posible conseguirlo lo que retrasó la conclusión del proyecto 2 o 3 meses.

Detalle interno de la unidad receptora.

Parte posterior del receptor y su conector de antena.

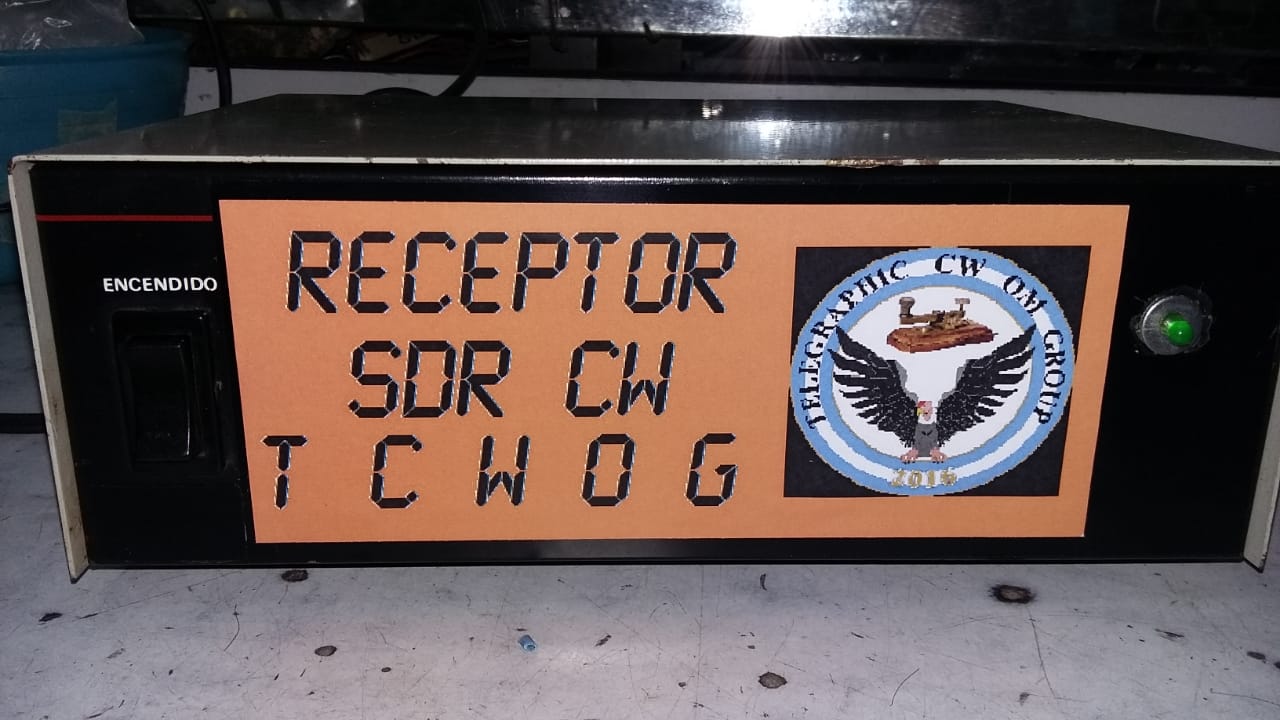

Parte frontal del receptor.

LU5DNP Nestor. Creador de la SDR TCWOG.

SDR calibrada lista para la puesta en funcionamiento.

Manipulador de LU5DNP Nestor.

La frecuencia que debíamos generar era exactamente de 28.100 Mhz que dividida por 4 dá 7025Khz, frecuencia que constituye el centro del espectro del receptor.
LW2EJR Marcelo (oficina) propuso la idea de usar la tecnología arduino como generador de frecuencia.

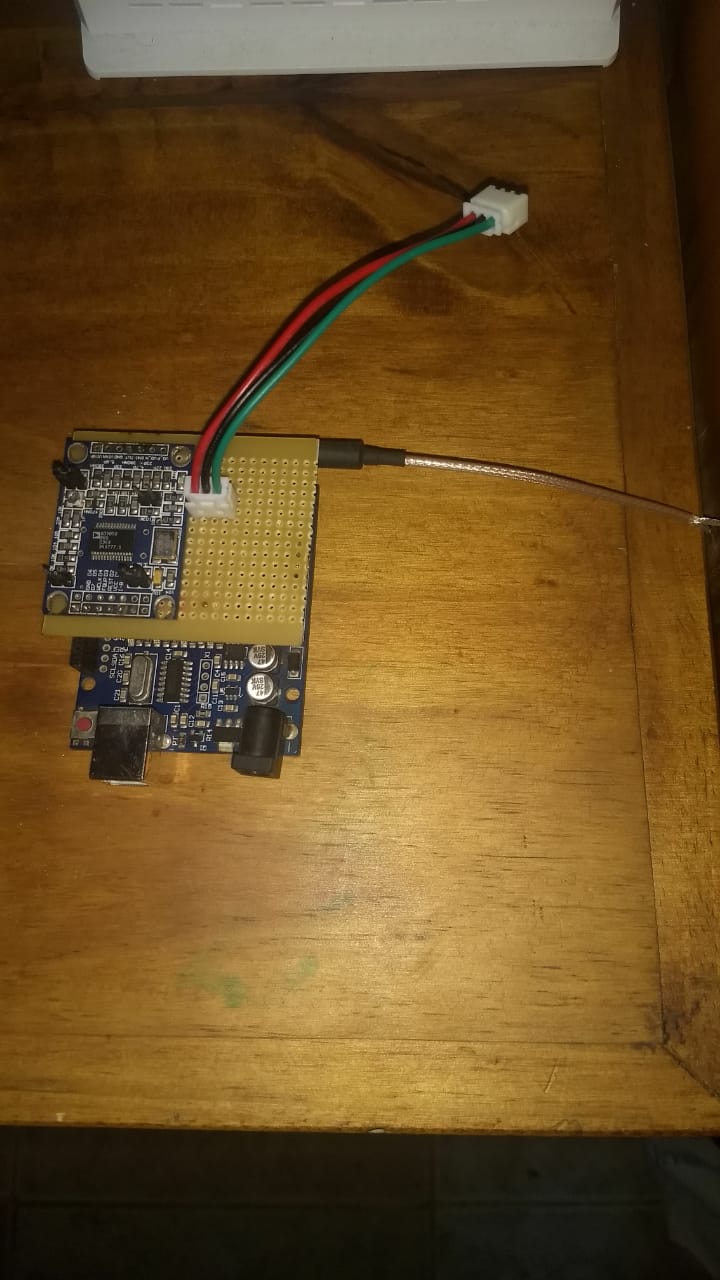

Unidad arduino generador de 28.100 Khz.

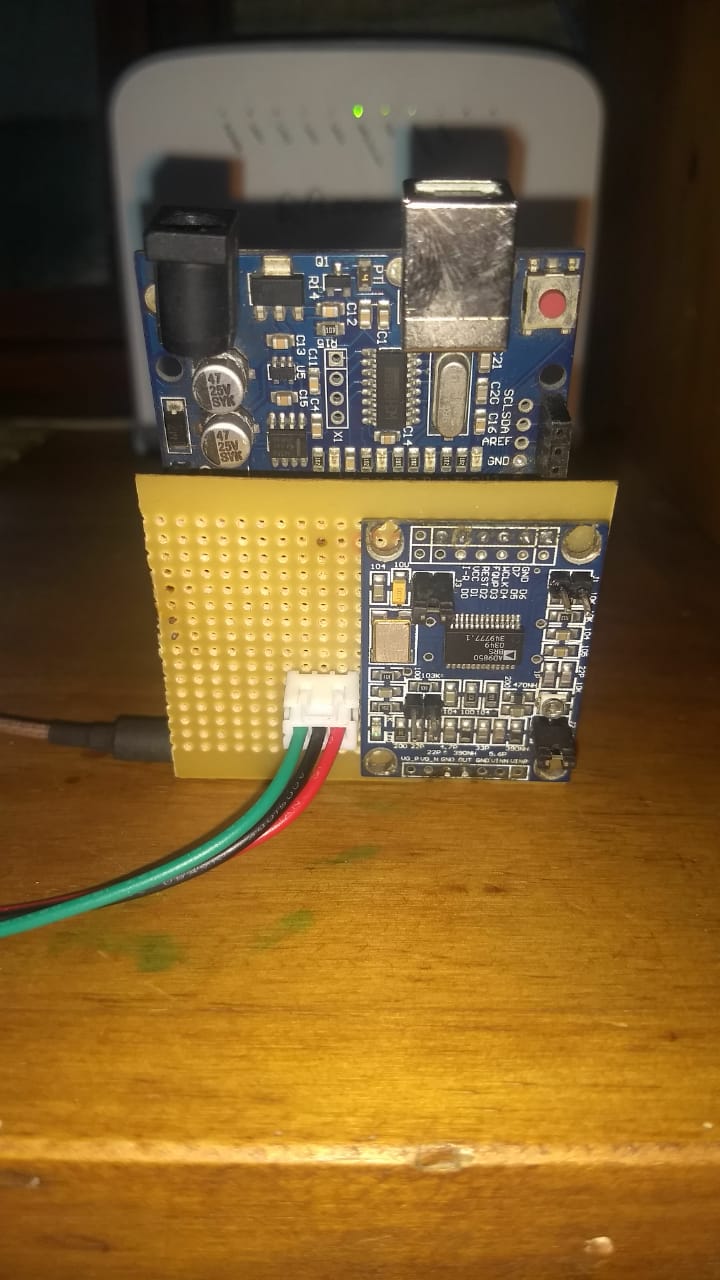

Arduino que genera los 28.100 khz creado y aportado por LW2EJR Marcelo para la SDR..

Para eso Marcelo se puso a trabajar en el asunto y después de varios días de programación y construcción concluyó el generador de frecuencia.
Luego Fue enviado el generador desde Tandil al QTH de Nestor para que pueda instalarlo en el receptor.
El éxito fue inmediato, simplemente empezó a funcionar.

LW2EJR, Marcelo

Sistema SDR del TCWOG.

El sistema receptor está compuesto de las siguientes características:

1_ Fuente de alimentación switching 12v-5amp.
2- Placa SDR DR2A+
3- Oscilador DDS con Arduino.
4- Filtro pasabajos para antena.
5- Antena dipolo "V" invertida (40 metros).
6- Espectro visible de 7000 Khz a 7050 Khz.
7- Ancho de banda sintonizable de 48k.
8- Software operativo Linux-Ubuntu 14.4

Finalmente la estación receptora fue trasladada a la ciudad de Concordia, lugar de destino mas apropiado por cuestiones geográficas y mas provechosas para el monitoreo.

Ciudad de Concrordia, Pcia de Entre Rios, Argentina.

Ciudad de Concordia. Lugar geográfico de la SDR.

Nuestra SDR se muestra con orgullo argentino en listado mundial.

LU9JJ Nico armó las instalaciones del receptor y la antena dipolo 1/2 onda con la orientación apropiada.

LU9JJ (Nico) en su shack de radio y operando la SDR.

La SDR TCWOG 40 es un logro de equipo donde intervinieron para su realización radio aficionados altamente capacitados en materia de receptores controlados por software.

Clickeando en estos enlaces, usted podrá acceder directamente a nuestra SDR:

http://tcwog.ddns.net:8410/m.html (link para móvil).

http://tcwog.ddns.net:8410/ (para base)
